3.4.0 路由的功能
系列 - 构建小型企业办公网
目录
摘要
本实验将带你了解路由器的基本配置和直连路由的概念。你将学习如何配置路由器接口IP地址、查看路由表。这是网络工程中的基础知识，为后续学习静态路由和动态路由协议奠定基础。
关键命令
1、配置路由器接口的 IP 地址
ip address <IP地址> <子网掩码>2、查看接口的 IP 地址
display ip interface [brief]3、查看路由表
display ip routing验证：不同网络无法通信
1. 构建网络拓扑

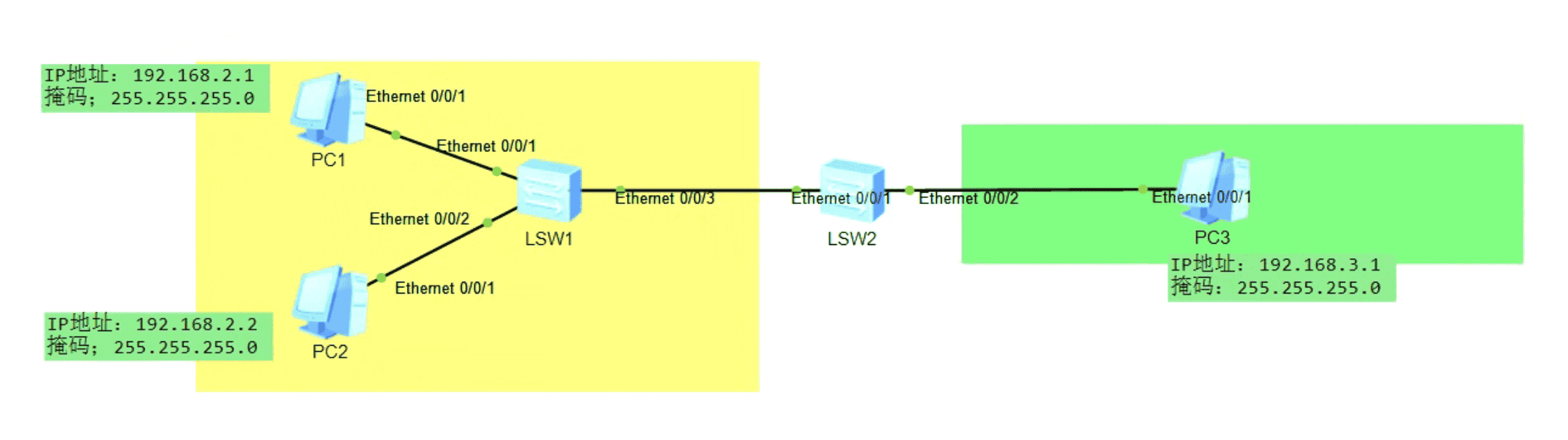

按照下图所示，在 eNSP 中创建拓扑图，并为 PC 配置好 IP 地址和子网掩码。
2. 验证网络连通性

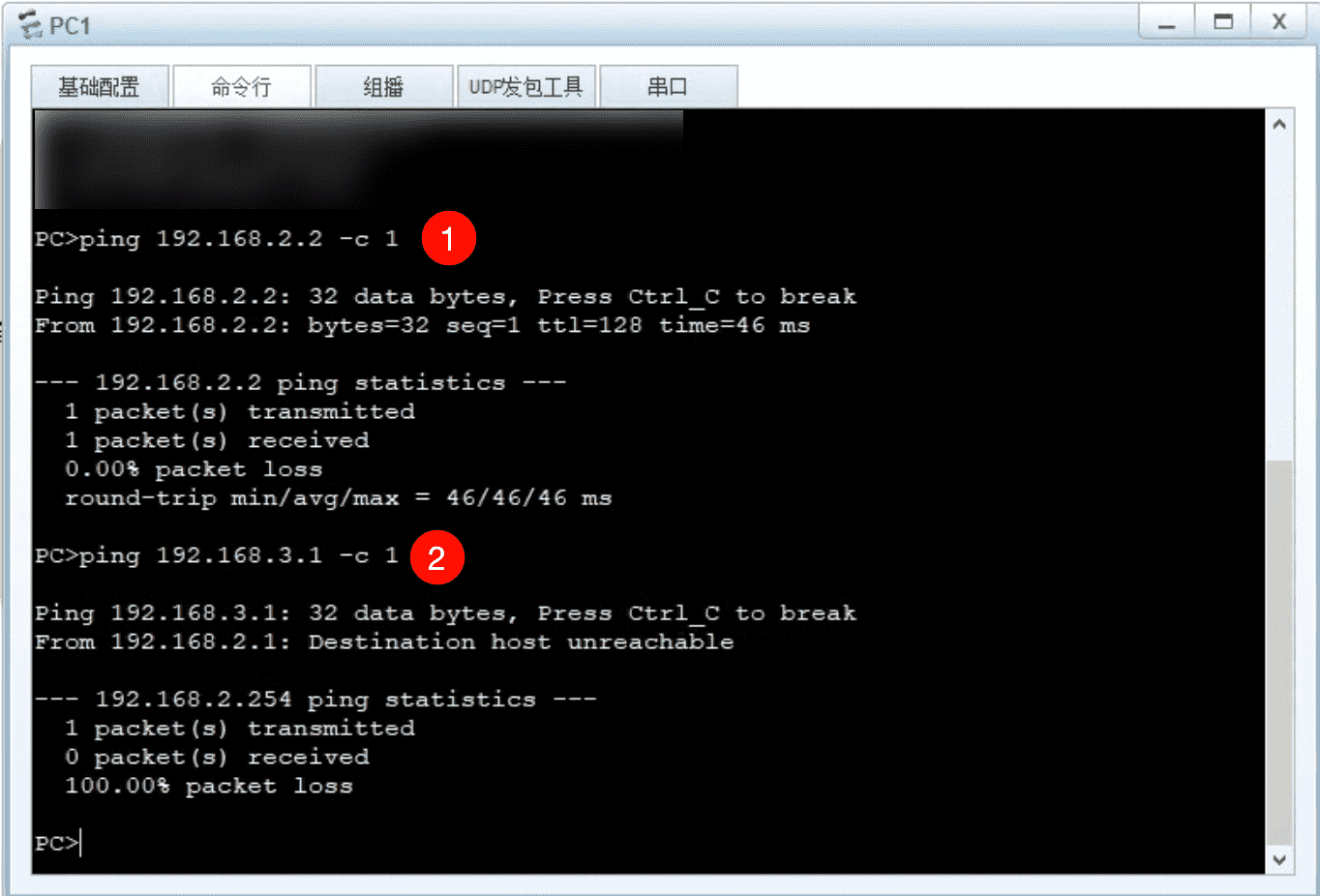

尝试从 PC1 ping PC2 和 PC3，发现同一网络可以通信，不同网络不可以通信。
验证：路由实现网络间通信
1. 构建网络拓扑

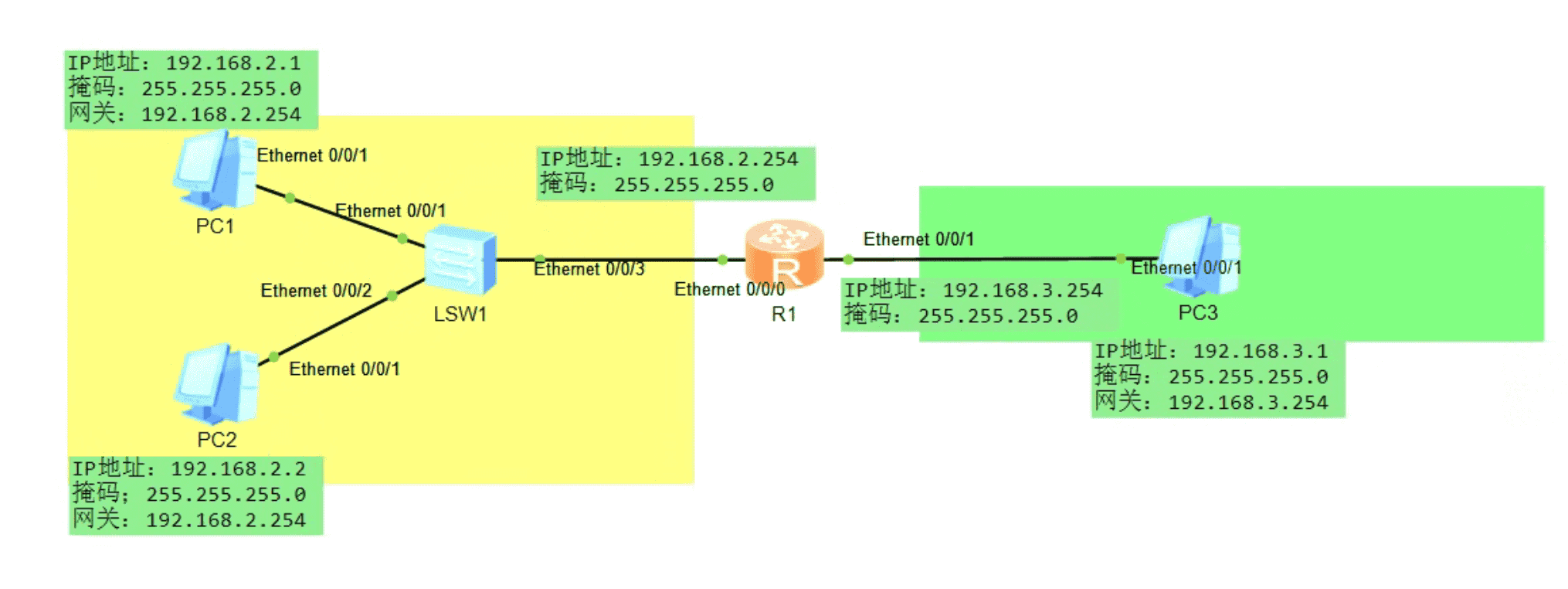

按照下图所示，在 eNSP 中创建拓扑图，并为 PC 配置好 IP 地址、子网掩码、网关。
2. 配置路由器接口IP地址
双击打开R1的控制台
system-view
undo info-center enable

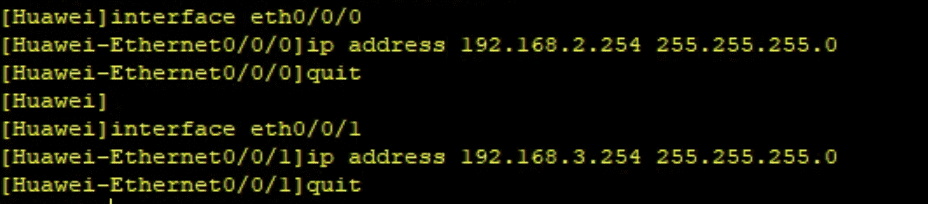

- 配置两个接口的 IP 地址
注意：按照你的连线情况，不要弄混接口号
interface eth0/0/0
ip address 192.168.2.254 255.255.255.0
quit
interface eth0/0/1
ip address 192.168.3.254 255.255.255.0

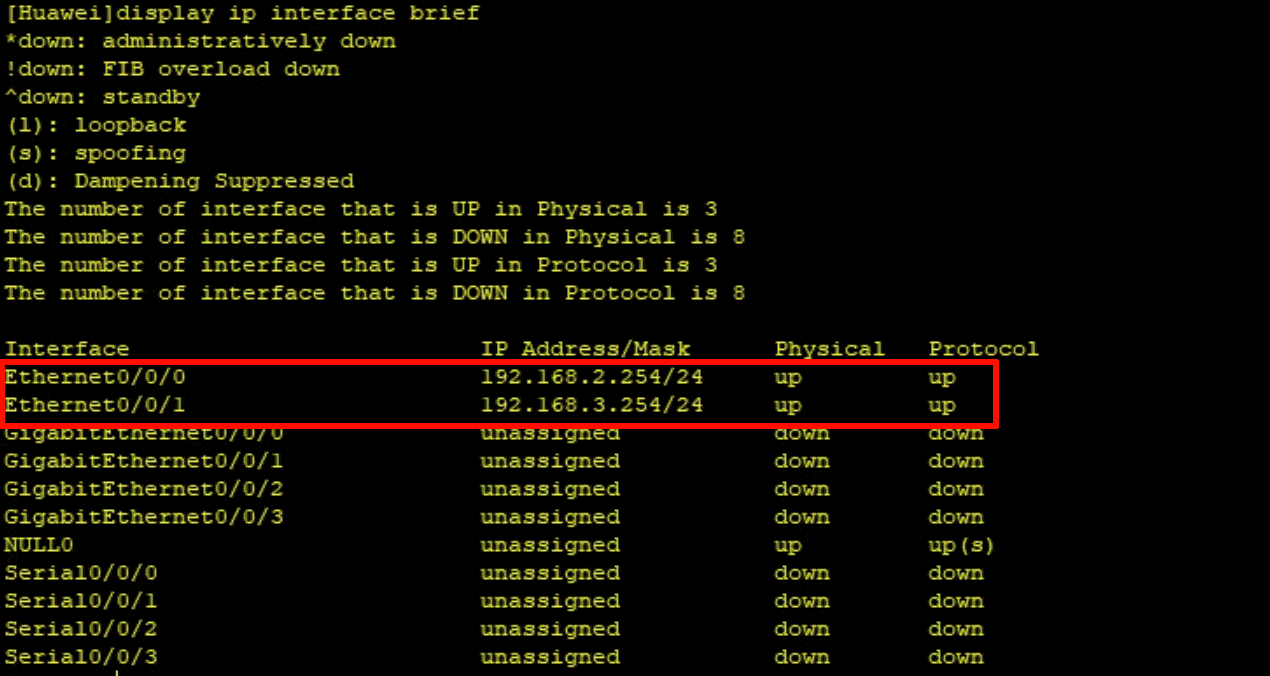

- 验证接口配置
display ip interface brief
3. 查看直连路由项
直连路由是路由器自动生成的，指向直接连接到路由器接口的网络。

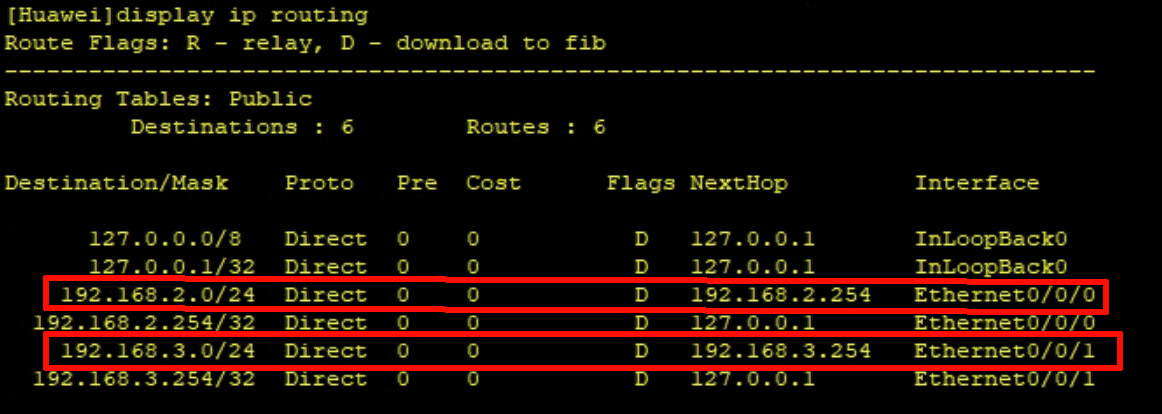

在R1上执行以下命令查看路由表：
display ip routing
路由表分析：
R1的路由表包含以下直连路由：
| Destination/Mask | Proto | Pre | Cost | Flags | NextHop | Interface |
|---|---|---|---|---|---|---|
| 127.0.0.0/8 | Direct | 0 | 0 | D | 127.0.0.1 | InLoopBack0 |
| 127.0.0.1/32 | Direct | 0 | 0 | D | 127.0.0.1 | InLoopBack0 |
| ✅ 192.168.2.0/24 | Direct | 0 | 0 | D | 192.168.2.254 | Ethernet0/0/0 |
| 192.168.2.254/32 | Direct | 0 | 0 | D | 127.0.0.1 | Ethernet0/0/0 |
| ✅ 192.168.3.0/24 | Direct | 0 | 0 | D | 192.168.3.254 | Ethernet0/0/1 |
| 192.168.3.254/32 | Direct | 0 | 0 | D | 127.0.0.1 | Ethernet0/0/1 |
重点关注标记为✅的三个网段路由
路由表字段说明
- Destination/Mask：目标网络及其子网掩码
- Proto：路由协议，“Direct"表示直连路由
- Pre：路由优先级，数值越小优先级越高
- Cost：路由开销
- Flags：路由标志，“D"表示直连路由
- NextHop：下一跳地址
- Interface：出接口
5. 验证网络连通性
尝试从PC1 ping PC3：
