10.1 VLAN案例设计
系列 - 案例设计
目录
摘要
本实验旨在通过构建一个复杂的企业网络拓扑，帮助学生掌握VLAN的高级配置技能，包括多交换机环境下的VLAN划分、主干链路配置以及不同型号交换机的互联。通过完成本实验，学生将能够理解并应用企业级网络中的VLAN设计原则。
任务

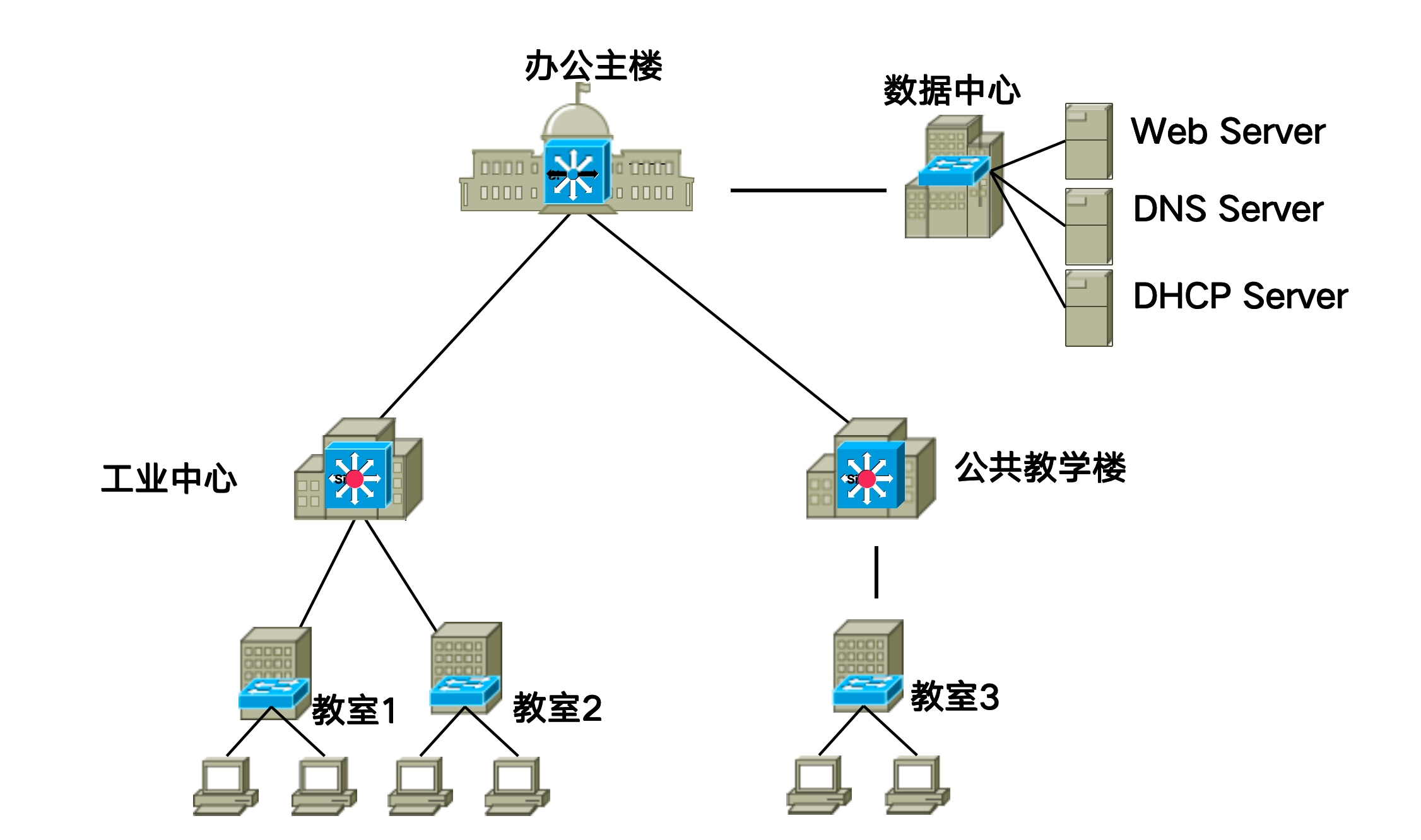

实现各个楼之间互连，为了简化起见，设计时省略主楼和办公楼中的终端，每个教室中用两台终端作为示例。完成VLAN划分和端口配置，实现VLAN内部通信。
关键命令
在VLAN配置过程中，有时需要撤销或修改已有的配置。华为交换机提供了undo命令来实现这一功能。以下是一些常用的撤销操作：
撤销接口类型设置
# 设置接口类型为 access
port link-type access
# 撤销接口类型设置
undo port link-type撤销接入端口
# 设置接口类型为 access，并划分给 vlan 2
port link-type access
port default vlan 2
# 撤销上述操作
undo port default
undo port link-type撤销主干端口
# 设置接口类型为 trunk，并将接口共享给 vlan 2 和 vlan 3
port link-type access
port trunk allow-pass vlan 2 3
# 撤销上述操作（先撤销共享，再撤销类型）
undo port allow-pass vlan 2 3
undo port link-type
配置顺序
在撤销配置时，通常需要按照与配置相反的顺序进行。例如，先撤销VLAN分配，再撤销端口类型。这样可以避免因依赖关系导致的错误。
实验要求
- 根据“设备类型表”及“拓扑图”，使用 eNSP 软件建立拓扑
- 根据“VLAN与交换机端口映射表”及“拓扑图”，划分 VLAN
- 配置 PC 和 Server 的 IP 地址
设备类型表
| 类型 | 设备名 |
|---|---|
| 终端 PC | PC1 ~ 10 |
| 交换机 S3700 | LSW1 ~ 4 |
| 交换机 S5700 | LSW11、LSW12、LSW21 |
| 终端 Server | Server1 ~ 3 |

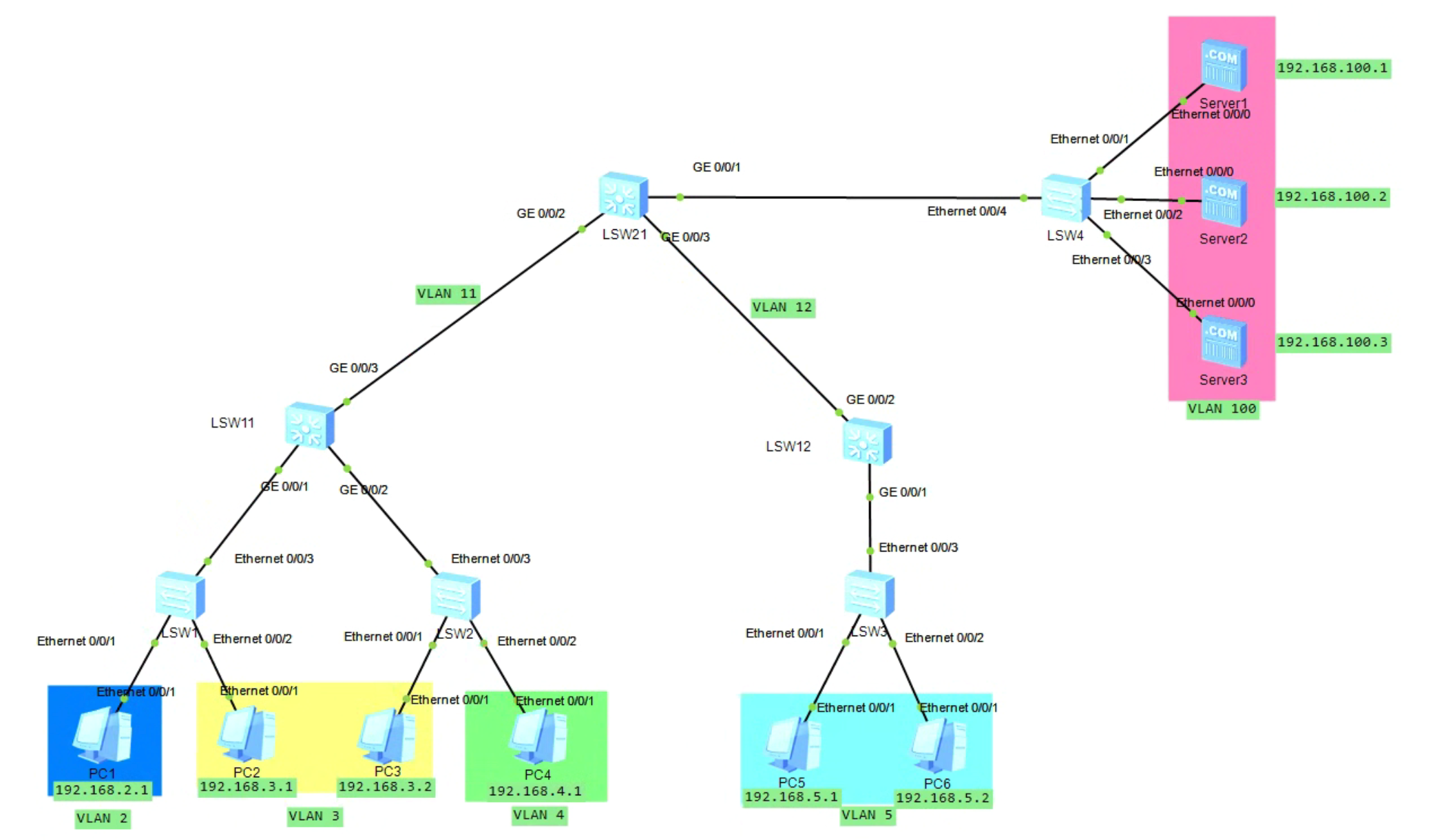

拓扑图
接口类型说明
S5700 系列交换机(LSW11、LSW12、LSW21)的接口名称以

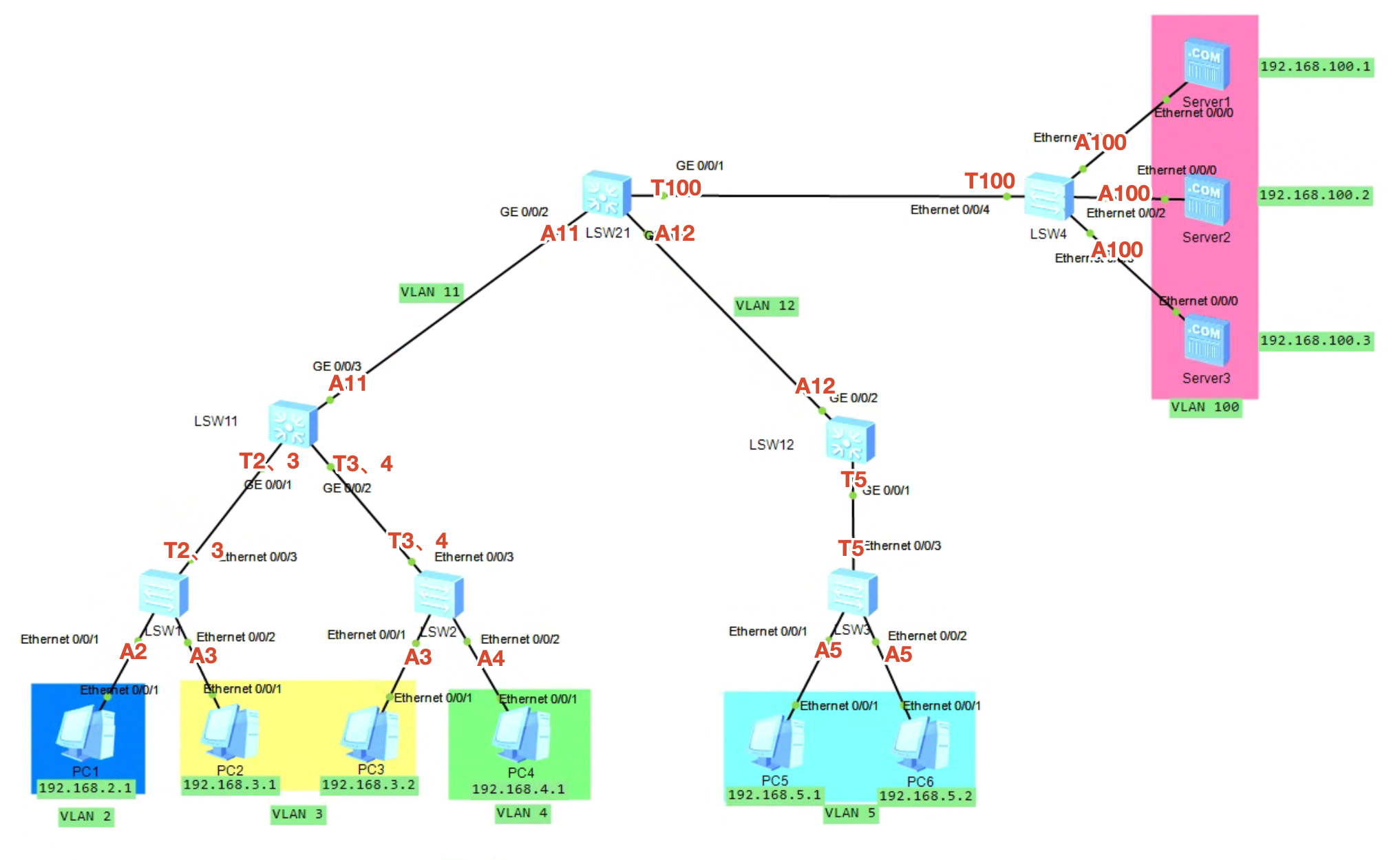

GigabitEthernet 开头，这是千兆以太网接口。而 S3700 系列交换机的接口名称以 Ethernet 开头。在配置时需要使用正确的接口名称。VLAN与交换机端口映射表
配置详情
LSW1
# 进入系统视图并关闭信息中心
system-view
undo info-center enable
# 创建 VLAN
vlan batch 2 3
# 配置接口
interface e0/0/1
port link-type access
port default vlan 2
quit
interface e0/0/2
port link-type access
port default vlan 3
quit
interface e0/0/3
port link-type trunk
port trunk allow-pass vlan 2 3
quitLSW2
# 进入系统视图并关闭信息中心
system-view
undo info-center enable
# 创建 VLAN
vlan batch 3 4
# 配置接口
interface e0/0/1
port link-type access
port default vlan 3
quit
interface e0/0/2
port link-type access
port default vlan 4
quit
interface e0/0/3
port link-type trunk
port trunk allow-pass vlan 3 4
quitLSW3
# 进入系统视图并关闭信息中心
system-view
undo info-center enable
# 创建 VLAN
vlan batch 5
# 配置接口
interface e0/0/1
port link-type access
port default vlan 5
quit
interface e0/0/2
port link-type access
port default vlan 5
quit
interface e0/0/3
port link-type trunk
port trunk allow-pass vlan 5
quitLSW4
# 进入系统视图并关闭信息中心
system-view
undo info-center enable
# 创建 VLAN
vlan batch 100
# 配置接口
interface e0/0/1
port link-type access
port default vlan 100
quit
interface e0/0/2
port link-type access
port default vlan 100
quit
interface e0/0/3
port link-type access
port default vlan 100
quit
interface e0/0/4
port link-type trunk
port trunk allow-pass vlan 100
quitLSW11
# 进入系统视图并关闭信息中心
system-view
undo info-center enable
# 创建 VLAN
vlan batch 2 3 4 11
# 配置接口
interface g0/0/1
port link-type trunk
port trunk allow-pass vlan 2 3
quit
interface g0/0/2
port link-type trunk
port trunk allow-pass vlan 3 4
quit
interface g0/0/3
port link-type access
port default vlan 11
quitLSW12
# 进入系统视图并关闭信息中心
system-view
undo info-center enable
# 创建 VLAN
vlan batch 5 12
# 配置接口
interface g0/0/1
port link-type trunk
port trunk allow-pass vlan 5
quit
interface g0/0/2
port link-type access
port default vlan 12
quitLSW21
# 进入系统视图并关闭信息中心
system-view
undo info-center enable
# 创建 VLAN
vlan batch 11 12 100
# 配置接口
interface g0/0/1
port link-type trunk
port trunk allow-pass vlan 100
quit
interface g0/0/2
port link-type access
port default vlan 11
quit
interface g0/0/3
port link-type access
port default vlan 12
quit
