3.7 计算节点部署Neutron

部署过程

在计算节点部署 Neutron 的核心工作是安装网络代理软件（如 Linux 网桥代理），并将它连接到控制节点的消息队列和网络服务。这样计算节点上的虚拟机就可以通过代理连通虚拟网络了。

一、安装并配置组件

1）安装 Neutron 相关组件

我们需要安装 Linux 网桥代理以及相关的网络工具。

yum install openstack-neutron-linuxbridge ebtables ipset -y

2）配置公共组件

网络公共组件的配置主要包括：连接 RabbitMQ 消息队列、配置 Keystone 认证服务以及指定锁文件的存放路径。

编辑 /etc/neutron/neutron.conf 文件，配置如下：

[DEFAULT]
# 配置 RabbitMQ 消息队列访问
transport_url = rabbit://openstack:openstack@controller
# 配置身份服务访问
auth_strategy=keystone

[keystone_authtoken]
www_authenticate_uri = http://controller:5000
auth_url = http://controller:5000
memcached_servers = controller:11211
auth_type = password
project_domain_name = default
user_domain_name = default
project_name = service
username = neutron
password = neutron

# 配置锁定路径
[oslo_concurrency]
lock_path = /var/lib/neutron/tmp

3）配置 Linux 网桥代理

Linux 网桥代理的作用是为虚拟机实例构建二层（即桥接和交换）虚拟网络基础架构，并处理安全组规则。

编辑 /etc/neutron/plugins/ml2/linuxbridge_agent.ini 文件，配置如下：

# 将虚拟网络映射到物理网络接口
[linux_bridge]
physical_interface_mappings = provider:eth0

# 启用 VXLAN 覆盖网络
[vxlan]
enable_vxlan = true
# 配置处理覆盖的物理接口的 IP 地址（换成计算结点的IP地址）
local_ip = 192.168.16.200
# 启用二层同步
l2_population = true

# 启用安全组
[securitygroup]
enable_security_group = true
# 配置 Linux 网桥 iptables 防火墙驱动程序
firewall_driver = neutron.agent.linux.iptables_firewall.IptablesFirewallDriver

4）配置内核参数支持网桥过滤器

为了确保 Linux 操作系统内核支持网桥过滤器（这对于安全组正常工作非常重要），我们需要开启内核的相关模块和参数。

首先，加载 br_netfilter 模块并查看是否加载成功：

modprobe br_netfilter
ls /proc/sys/net/bridge

接着，编辑 /etc/sysctl.conf 文件，在文件末尾添加以下两行配置：

net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1

执行生效

sysctl -p

5）配置计算服务（Nova）使用网络服务

计算节点上的 Nova 服务需要知道 Neutron 的地址，才能在创建虚拟机时为其分配网络。

编辑 /etc/nova/nova.conf 文件，添加以下内容：

[neutron]
url = http://controller:9696
auth_url = http://controller:5000
auth_type = password
project_domain_name = default
user_domain_name = default
region_name = RegionOne
project_name = service
username = neutron
password = neutron

二、完成安装

相关配置修改完成后，需要重启对应的服务让配置生效，并设置网络代理服务开机自启。

1）重启计算（Nova）服务

systemctl restart openstack-nova-compute

2）启用 linux 网桥代理，并设置随系统启动

systemctl start neutron-linuxbridge-agent
systemctl enable neutron-linuxbridge-agent

三、验证配置

配置完成后，我们回到控制节点（Controller）来验证计算节点的 Neutron 代理是否已经成功注册。

1）加载环境变量脚本，获取管理员的命令行执行权限：

source admin-openstack.sh

2）列出已加载的网络扩展，验证 neutron-server 是否加载成功

openstack extension list --network

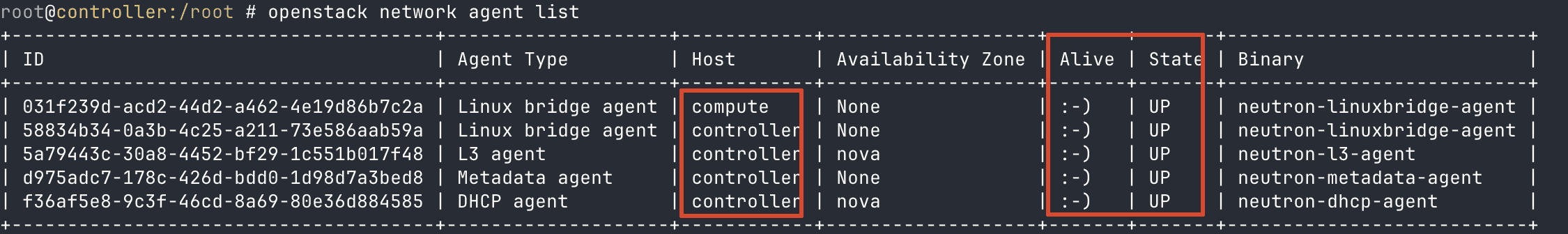

3）列出网络代理列表，验证计算节点的代理是否成功加载：

openstack network agent list
